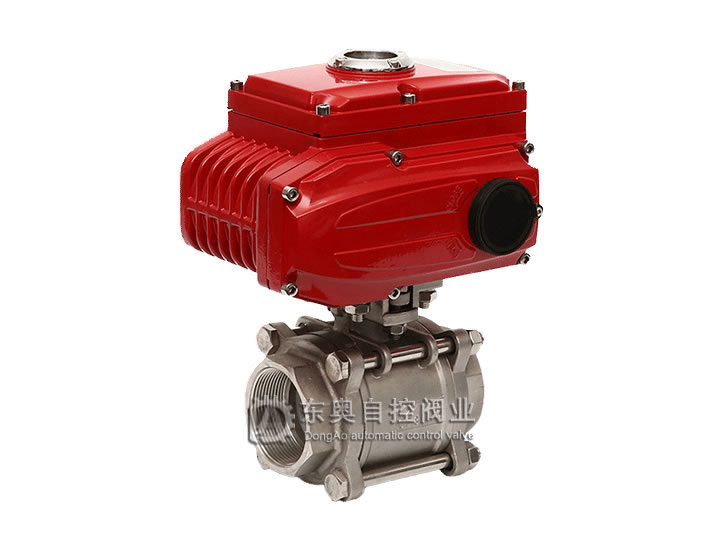

| 電動三片式球閥 |
產品概述
電動三片式球閥內螺紋適用于PN1.0～10.0MPa，工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，電動絲扣球閥用于兩位切斷、調節的場合。用于截斷或接通管路中的介質。電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號220VAC電源即可運轉。電動三片式球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。電動三片式球閥可分為：電動絲扣球閥、電動焊接球閥�？煞謩e適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
技術參數
|
公稱通徑DN（mm）
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
公稱壓力（MPa）
|
PN1.6、2.5、4.0、6.4 MPa
|
|
閥體形式
|
三片是精鑄閥體
|
|
連接形式
|
螺紋式、焊接式
|
|
閥芯形式
|
"O"型球形閥芯
|
|
流量特性
|
近似快開型
|
|
動作范圍
|
0～90°
|
|
泄露量Q
|
按GB/T4213-92，小于額定KV0.01% （軟密封：零泄漏）
|
|
基本誤差
|
±1%
|
|
回差
|
±1%
|
|
死區
|
≤1%（可調）
|
|
可調范圍
|
250：1
|
|
配置執行機構
|
可配EI-TORK,EXI-TORK等系列角行程電動執行機構
|
|
控制方式
|
開關到位燈（開關兩位控制）、智能調節（4～20mA模擬量信號控制）
|
安裝尺寸
|
通徑DN
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
G（inch）
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
|
L
|
60
|
75
|
80
|
90
|
110
|
125
|
144
|
186
|
206
|
240
|
|
H
|
JOX
|
165
|
170
|
185
|
200
|
205
|
230
|
230
|
245
|
260
|
300
|
|
JHQ
|
285
|
290
|
300
|
320
|
335
|
350
|
360
|
380
|
400
|
440
|
|
A
|
JOX
|
115
|
115
|
161
|
161
|
161
|
188
|
188
|
188
|
267
|
267
|
|
JHQ
|
270
|
270
|
270
|
270
|
270
|
270
|
270
|
346
|
3.46
|
346
|
|
A1
|
JOX
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
|
JHQ
|
137
|
137
|
137
|
137
|
137
|
137
|
137
|
137
|
137
|
137
|
產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式（開關型，調節型）、控制信號（4-20mA，1-5V）、作用方式（電-開式，電-關式）。
產品用途
電動三片式球閥采用一體化結構，與ODL系列執行器機構配套，輸入控制信號（4~20mA或1~5VDC）及單向電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大、該閥特別是適合于介質粘稠、含顆粒、纖維性質的場合。目前該電動調節蝶閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
|
|
|
